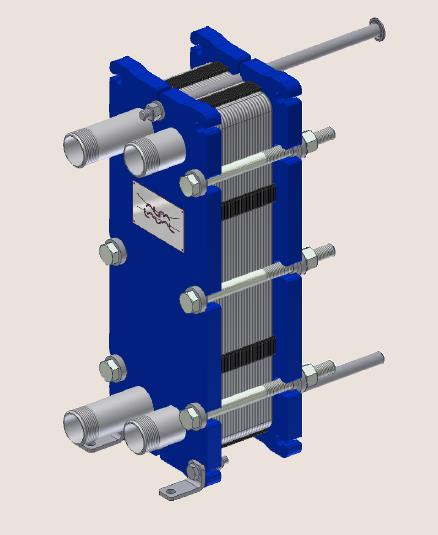

 FG
标准材料
固定板
经环氧涂料涂装的低碳钢
喷嘴
碳钢管：Alloy 316，钛
板片
不锈钢：AISI 316 或钛
密封垫
M3 丁腈橡胶， EPDM，
HeatSealF
M3D 丁腈橡胶，EPDM
技术参数
压力容器标准，PED，ASME，pvcALS 机械设计压力(g) / 温度
FG PED，pvcALS 1.6 MPa / 180°C
FG ASME 150 psig / 350°F
最大传热表面
3.9 m2 (40 sq. ft)
接口
FG PED 管径11/4" 管，螺纹ISO-R 11/4"
FG pvcALS 管径11/4" 管，螺纹ISO-G 11/4" 或螺纹
ISO-R11/4"
FG pvcALS 管径11/4" 内螺纹ISO-G 11/4"，碳钢
FG ASME 管径11/4" 管，螺纹NPT 11/4"

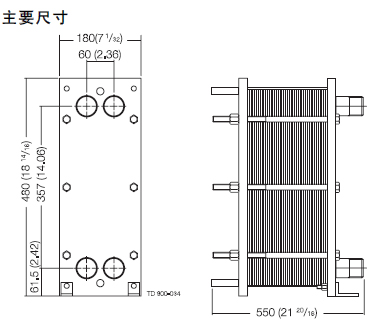

测量单位(mm)
螺栓的数量根据压力额定值而有所不同。
报价单所需详细资料
- 流量或热负荷
- 温度程序
- 液体（如果不是水）的物理属性
- 所需工作压力
- 最大允许压降
- 可用蒸汽压力
5.1.1077
|
